大曲率U型管壁厚該如何測量呢？沈陽宇時先鋒測厚儀為您實測解答

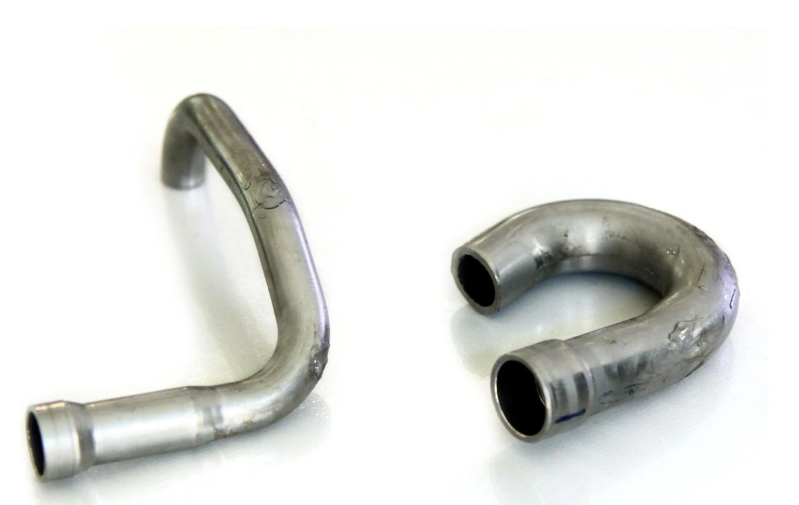

下圖中是管道管件制造廠家的寄來的大曲率U型管和蛇形管，直徑在15-20mm左右，厚度在2.0mm左右，客戶要求測量其壁厚，尤其是拉伸圓弧部位的厚度。U型管的技術參數包括尺寸、規格和重量等。厚度是重要參數之一，直接影響著鋼管的強度、使用壽命和安全性能。

   對于這種大曲率的管件尤其是彎角部位厚度測量是比較困難的，測試難點一是要有適合的小直徑探頭能夠接觸上被測量點并且探頭可以穩定放置以達到測量值的穩定性，難點二是材料厚度比較薄，對于儀器測量的精度要求很高，需滿足精度標準。

   我們沈陽宇時先鋒給出的測量解決方案如下：

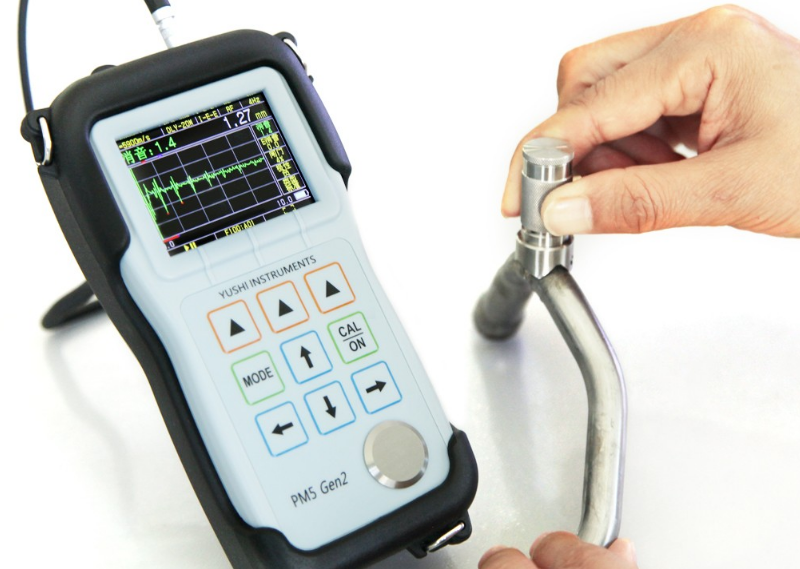

    我們考慮到這個樣件材料厚度比較薄，推薦使用宇時先鋒PM5 Gen2超聲波測厚儀，搭配頻率范圍15M-20MHz，接觸直徑3-6mm的筆試探頭來測試；

     測試結果：

     測量常規管件可以使用15M6的探頭。測量管徑小于50mm或R角小于15mm的，建議選用接觸面3mm的筆試探頭。

      由于接觸面小延遲塊端部很難保持與被測材料表面垂直狀態，會導致回波信號小，甚至沒有回波。這時配合使用測試支架進行測試，可以將探頭與小的測量面穩定耦合，測量更穩定，回波清晰，測值正確。

U型管作為一種重要的管道連接元件，在工業和家居領域中發揮著關鍵作用。通過合理的設計和應用，可以充分發揮U型管的功能和優勢，提高設備的效率和穩定性。如果您想了解有關使用超聲波技術測量同類產品厚度的方法，或在測量應用中遇到問題，可以聯系我們沈陽宇時先鋒工作人員（15734068833 崔工）郵寄樣件測試，我們將為您提供解決方案。
